Memahami Pam Plunger Triplex: Sebuah Kuasa Perindustrian
Dalam dunia pemindahan bendalir tekanan tinggi, pam pelocok tripleks berdiri sebagai asas kebolehpercayaan kejuruteraan. Tidak seperti pam empar standard yang bergantung pada halaju untuk menggerakkan bendalir, mesin anjakan positif ini menggunakan tindakan mekanikal tiga pelocok salingan untuk mencipta aliran tekanan tinggi yang konsisten. Istilah triplex merujuk secara khusus kepada konfigurasi tiga silinder, yang merupakan pilihan reka bentuk yang berakar pada keperluan untuk keseimbangan mekanikal dan pengurangan denyutan tekanan. Pam ini penting dalam persekitaran di mana bendalir mesti dialihkan terhadap rintangan yang ketara, seperti dalam suntikan telaga dalam, pembersihan tekanan tinggi dan keretakan hidraulik.

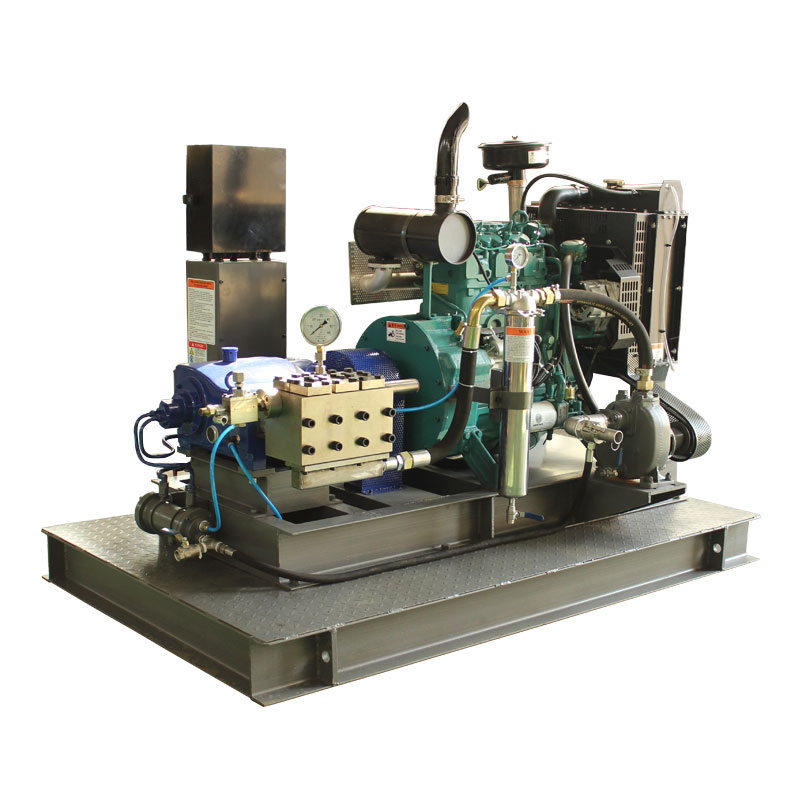

Permintaan untuk sistem ini selalunya memerlukan sumber kuasa bebas, yang membawa kepada pembangunan Pam Plunger Triplex Diesel . Dengan menggandingkan kelebihan mekanikal teguh kepala tripleks dengan tork tinggi dan mudah alih enjin diesel, industri boleh beroperasi di lokasi terpencil di mana infrastruktur elektrik tidak wujud. Penerokaan terperinci ini merangkumi nuansa mekanik dalaman mereka, fizik anjakan bendalir, dan piawaian operasi yang diperlukan untuk mengekalkan unit berprestasi tinggi ini sepanjang hayat perkhidmatan yang panjang.
Untuk benar-benar menghargai reka bentuk triplex, seseorang mesti melihat evolusi teknologi pam. Pam tunggal atau dupleks sering mengalami kesan "tukul air" yang ketara dan kadar aliran tidak sekata. Dengan memperkenalkan pelocok ketiga, masa strok nyahcas bertindih dengan cara yang menghasilkan output yang lebih lancar. Kestabilan ini adalah kritikal untuk melindungi paip hiliran dan memastikan jangka hayat pengedap dan injap dalaman pam.
Komponen Teras Pam Plunger Triplex
Pam pelocok triplex dibahagikan kepada dua bahagian utama: hujung kuasa dan hujung bendalir. Setiap bahagian memainkan peranan penting dalam menukar tenaga putaran kepada tekanan hidraulik linear.
Kuasa Tamat
Hujung kuasa ialah jantung mekanikal yang memacu gerakan salingan. Ia biasanya terdiri daripada aci engkol, rod penyambung, dan kepala silang. Aci engkol menukarkan gerakan membulat motor atau enjin kepada pergerakan ke belakang dan ke hadapan. Oleh kerana aci engkol mempunyai tiga balingan yang diimbangi sebanyak 120 darjah, tiga pelocok beroperasi dalam urutan berperingkat. Offset ini adalah rahsia kepada profil aliran berterusan dikaitkan dengan sistem tripleks.
Hujung Cecair
Hujung bendalir adalah tempat pengepaman sebenar berlaku. Ia mengandungi manifold pam, pelocok, dan pemasangan injap. Pelocok, selalunya diperbuat daripada seramik berkekuatan tinggi atau keluli tahan karat dengan salutan khusus, meluncur masuk dan keluar dari ruang bendalir. Tidak seperti pam omboh, di mana pengedap bergerak dengan omboh, pam pelocok menggunakan pengedap tekanan tinggi pegun di mana pelocok menggelongsor. Reka bentuk ini membolehkan tekanan operasi yang jauh lebih tinggi , selalunya melebihi beberapa ribu paun setiap inci persegi.
- Injap sedutan: Ini membenarkan cecair masuk ke dalam ruang semasa strok penarikan balik.
- Injap Nyahcas: Ini terbuka semasa strok ke hadapan untuk menolak bendalir ke dalam sistem.
- Pembungkusan Plunger: Pengedap kritikal yang menghalang cecair daripada bocor kembali ke hujung kuasa.
- Manifold: Paip dalaman yang mengedarkan bendalir kepada setiap tiga silinder.
Aliran Kerja Mekanikal: Cara Ia Berfungsi
Operasi pam pelocok tripleks mengikut kitaran empat peringkat yang ketat untuk setiap tiga silindernya. Kerana kitaran ini berperingkat, pam menyediakan aliran cecair bertekanan yang hampir berterusan.
- Strok Sedutan: Semasa aci engkol berputar, rod penyambung menarik pelocok ke belakang. Ini mewujudkan vakum dalam silinder. Tekanan atmosfera (atau tekanan bekalan) memaksa injap sedutan terbuka, mengisi ruang dengan bendalir.
- Peralihan: Sebaik sahaja pelocok mencapai kedudukan maksimum ke belakang, injap sedutan ditutup kerana ketegangan spring dan perubahan awal dalam tekanan.
- Strok Pelepasan: Aci engkol meneruskan putarannya, menolak pelocok ke hadapan ke dalam ruang berisi bendalir. Oleh kerana bendalir hampir tidak boleh mampat, tekanan meningkat dengan cepat.
- Ejection: Apabila tekanan dalaman melebihi tekanan dalam talian nyahcas, injap nyahcas dipaksa terbuka. Pelocok menolak bendalir keluar dari manifold dan ke dalam talian aplikasi.
Dalam Pam Plunger Diesel Triplex, kitaran ini boleh berlaku beratus kali seminit. Kelajuan enjin diesel sering dikawal melalui kotak gear atau pemacu tali pinggang untuk memadankan keperluan aliran khusus tugas. The kecekapan isipadu daripada pam ini adalah sangat tinggi, selalunya melebihi 90 peratus, bermakna hampir semua bendalir yang memasuki ruang berjaya dilepaskan pada tekanan.
Spesifikasi Teknikal dan Metrik Prestasi
Memilih pam yang betul memerlukan pemahaman tentang cara input mekanikal diterjemahkan kepada output hidraulik. Jadual berikut menggambarkan perhubungan prestasi biasa dalam sistem tripleks gred industri.
| Parameter | Unit Metrik | Kesan Operasi |
| Kadar Aliran | Liter Per Minit (LPM) | Menentukan kelajuan operasi. |
| Tekanan Maksimum | Bar / PSI | Menentukan daya yang ada untuk tugas itu. |
| Kelajuan Input | RPM | Mempengaruhi kadar haus pengedap dan injap. |
| Diameter Plunger | milimeter (mm) | Diameter yang lebih besar meningkatkan aliran tetapi memerlukan lebih tork. |
Jurutera mesti mengimbangi faktor-faktor ini. Sebagai contoh, meningkatkan diameter pelocok akan memberikan lebih banyak volum, tetapi enjin diesel mesti mampu menyediakannya tork yang diperlukan untuk mengatasi rintangan pada kawasan permukaan yang lebih besar itu. Inilah sebabnya mengapa enjin diesel digemari; keluk tork mereka sangat sesuai untuk bebanan yang berat dan berdenyut pam tripleks.
Kelebihan Pemacu Diesel dalam Sistem Triplex
Walaupun motor elektrik adalah biasa dalam tetapan kilang pegun, pam tripleks yang dipacu diesel adalah standard untuk aplikasi mudah alih dan lasak. Terdapat beberapa sebab teknikal untuk keutamaan ini.
Mudah Alih dan Autonomi
Di medan minyak, tapak perlombongan, atau projek pembinaan berskala besar, akses kepada grid kuasa voltan tinggi selalunya terhad. Enjin diesel menyediakan sumber kuasa serba lengkap yang boleh beroperasi selama berjam-jam pada satu tangki bahan api. Autonomi ini penting untuk unit tindak balas kecemasan, seperti sistem pencegah kebakaran tekanan tinggi atau pelantar perobohan hidro mudah alih.
Kawalan Kelajuan Boleh Ubah
Enjin diesel menawarkan kawalan kelajuan berubah-ubah yang sangat baik melalui pendikit. Oleh kerana kadar aliran pam anjakan positif adalah berkadar terus dengan RPMnya, pengendali boleh tala halus keluaran pam dengan hanya melaraskan kelajuan enjin. Ini menghapuskan keperluan untuk pemacu frekuensi berubah (VFD) yang mahal yang diperlukan oleh motor elektrik di lapangan.
Ketahanan dalam Persekitaran Yang Keras
Enjin diesel industri dibina untuk menahan habuk, kelembapan dan turun naik suhu yang melampau. Apabila dipasangkan dengan pam tripleks yang menampilkan kotak engkol besi tuang yang teguh dan hujung bendalir keluli tahan karat, mesin yang dihasilkan mampu beroperasi 24/7 dalam iklim yang paling menghukum di Bumi.
Protokol Penyelenggaraan untuk Panjang Umur
Jangka hayat sistem tekanan tinggi bergantung sepenuhnya pada ketelitian jadual penyelenggaraannya. Oleh kerana pelocok dan pengedap tertakluk kepada geseran berterusan dan kitaran tekanan tinggi, ia dianggap "barangan haus."
- Pelinciran: Hujung kuasa memerlukan minyak gear berkualiti tinggi. Pemantauan untuk pencukur logam dalam minyak boleh memberikan amaran awal kegagalan galas.
- Pemeriksaan meterai: Pembungkusan pelocok perlu diperiksa untuk kebocoran. Titisan kecil selalunya bertujuan untuk menyejukkan, tetapi kebocoran yang berlebihan menunjukkan keperluan untuk penggantian.
- Tempat duduk injap: Lama kelamaan, injap dan tempat duduk boleh menjadi berlubang atau "tercuci". Pemeriksaan berkala memastikan pam mengekalkan kecekapan isipadunya.
- Penapisan: Bendalir yang memasuki pam mestilah bebas daripada zarah besar. Pepejal yang melelas boleh menjaringkan pelocok dan merosakkan pengedap tekanan tinggi dalam masa beberapa jam.
Dengan melaksanakan strategi penyelenggaraan yang proaktif, pengendali boleh mencapainya beribu-ribu jam perkhidmatan sebelum memerlukan pembaikan besar. Ini amat penting untuk unit berkuasa diesel di mana masa henti boleh mengakibatkan kerugian kewangan yang ketara dalam operasi lapangan.
Aplikasi Perindustrian Biasa
Kepelbagaian reka bentuk tripleks membolehkannya melayani pelbagai industri. Keupayaannya untuk mengendalikan cecair yang berbeza—daripada air dan minyak kepada bahan kimia dan buburan—menjadikannya alat yang sangat diperlukan.
Industri Minyak dan Gas
Dalam sektor huluan, pam tripleks digunakan untuk rangsangan telaga, suntikan simen, dan pelupusan air yang dihasilkan. Keupayaan tekanan tinggi membolehkan pengendali mengatasi tekanan semula jadi takungan bawah tanah yang dalam.

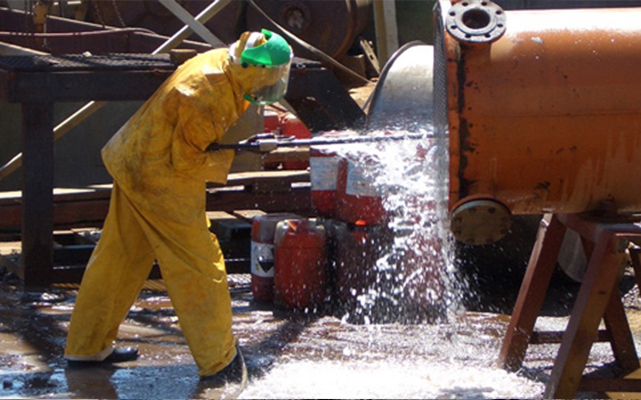

Pembersihan Industri dan Perobohan Hidro

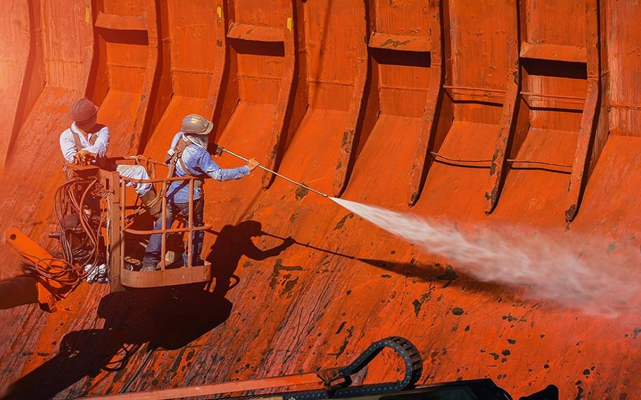

Pancutan air pada tekanan melebihi 1,000 bar boleh memotong konkrit atau menanggalkan cat dari badan kapal. Aliran mantap pam tripleks memastikan alat pemotong kekal berkesan tanpa lonjakan yang akan berlaku dengan reka bentuk pam yang lebih rendah.
Pengairan Pertanian dan Suntikan Kimia
Untuk pertanian berskala besar, pam ini boleh menggerakkan air merentasi jarak yang jauh atau menyuntik baja ke dalam saluran pengairan dengan ketepatan yang melampau. Ketahanan varian dipacu diesel menjadikannya sesuai untuk digunakan di medan terpencil.
Cabaran dan Penyelesaian Teknikal
Tiada sistem mekanikal tanpa cabaran. Untuk pam triplex, isu utama melibatkan kawalan peronggaan dan denyutan.
Peronggaan berlaku apabila tekanan sedutan terlalu rendah, menyebabkan gelembung wap terbentuk dan kemudian runtuh dengan kuat terhadap komponen pam. Ini boleh dielakkan dengan memastikan Kepala Sedutan Positif Bersih (NPSH) yang betul dan menggunakan pam penggalak jika tangki bekalan terletak jauh dari unit utama.
Denyutan adalah ciri yang wujud bagi pam salingan. Walaupun tiga silinder mengurangkan ini dengan ketara berbanding dengan satu atau dua, beberapa getaran kekal. Untuk menyelesaikan masalah ini, jurutera memasang peredam denyutan—kapal berisi gas yang menyerap pancang tekanan dan memberikan aliran yang lebih lancar ke peralatan hiliran.
Soalan Lazim (FAQ)
S1: Mengapakah tiga pelocok digunakan dan bukannya dua atau empat?
A1: Tiga pelocok memberikan keseimbangan terbaik antara kesederhanaan mekanikal dan kelancaran aliran. Offset 120 darjah memastikan sekurang-kurangnya satu pelocok sentiasa dalam fasa pelepasan, meminimumkan "titik mati" dalam tekanan yang berlaku dalam pam dupleks.
S2: Apakah perbezaan antara pam omboh dan pam pelocok?
A2: Dalam pam omboh, pengedap dilekatkan pada omboh yang bergerak dan bergesel pada dinding silinder. Dalam pam pelocok, pengedap (pembungkusan) tidak bergerak di kepala pam, dan pelocok licin meluncur melaluinya. Pam pelocok biasanya lebih disukai untuk tekanan yang lebih tinggi.
S3: Bagaimanakah saya tahu bila pembungkusan perlu diganti?
A3: Peningkatan kebocoran air dari lubang tangisan atau penurunan ketara dalam tekanan pelepasan biasanya menunjukkan bahawa pembungkusan telah haus. Pemantauan tetap kadar "tangisan" adalah alat diagnostik terbaik.
S4: Bolehkah pam tripleks kering?
J4: Tidak. Menjalankan pam pelocok tanpa cecair akan menyebabkan pengedap menjadi terlalu panas dan gagal hampir serta-merta kerana kekurangan pelinciran dan penyejukan yang disediakan oleh medium yang dipam.
S5: Apakah kelebihan enjin diesel berbanding motor elektrik untuk pam ini?
A5: Enjin diesel menawarkan kemudahalihan total, tork tinggi pada kelajuan rendah dan keupayaan untuk mengubah kadar aliran pam dengan mudah melalui pelarasan RPM enjin tanpa memerlukan pengawal elektrik yang kompleks.
