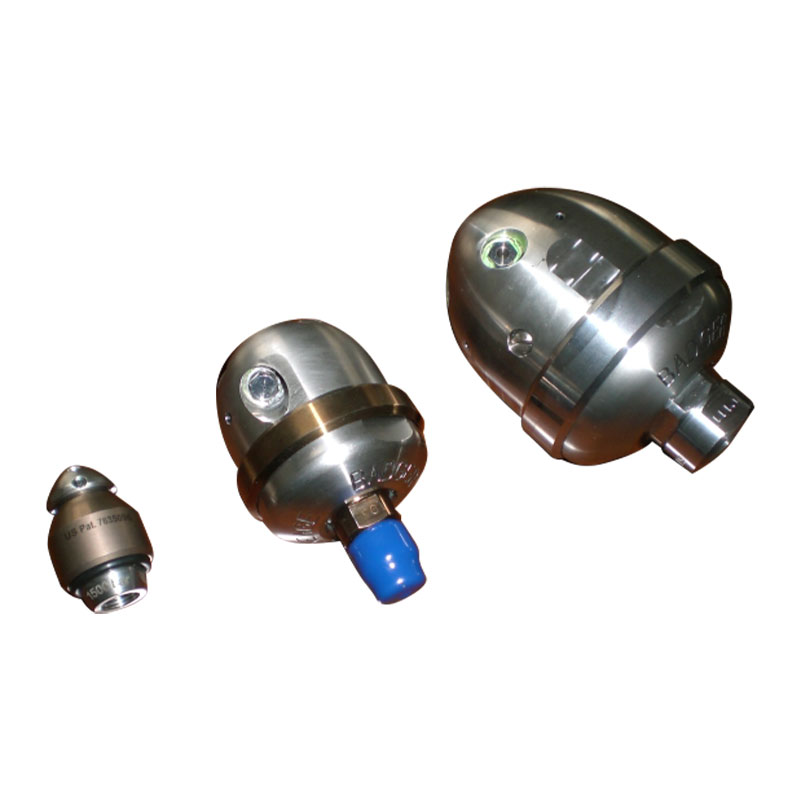

Muncung paip

Parameter teknikal

Keperluan kualiti air

Suhu masuk: ≤40 ℃; Nilai PH: 6.5 ~ 8.5
Ketepatan penapisan air: ≤10 μm

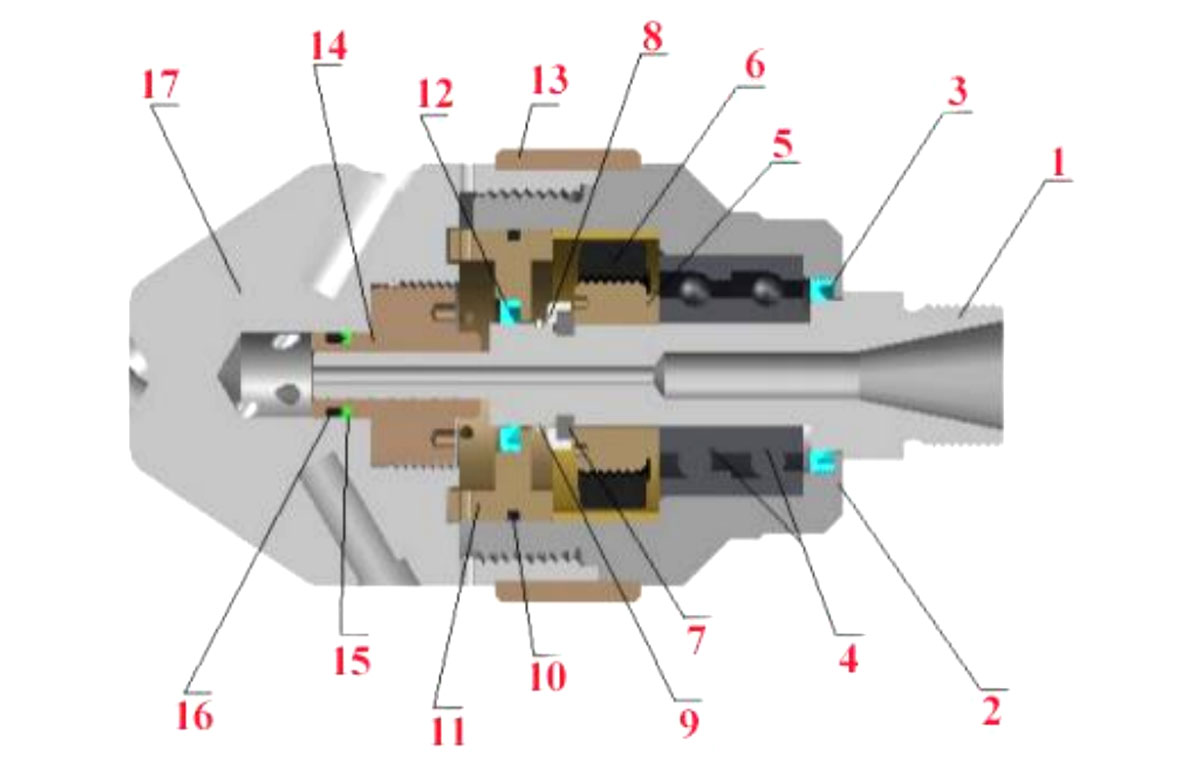

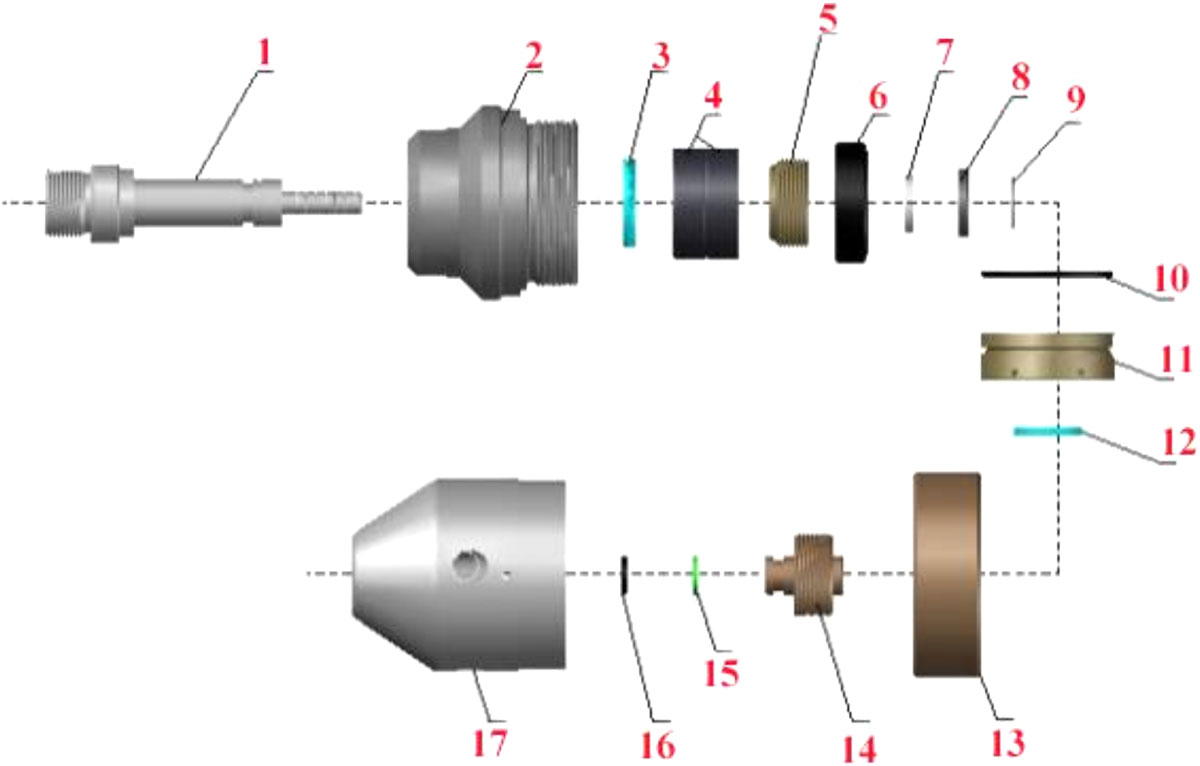

WG15 ＊ Gambar rajah skema pemasangan meterai berputar dan pandangan keratan

Anak syarikat alat ganti

Proses pemasangan dan perkara yang memerlukan perhatian

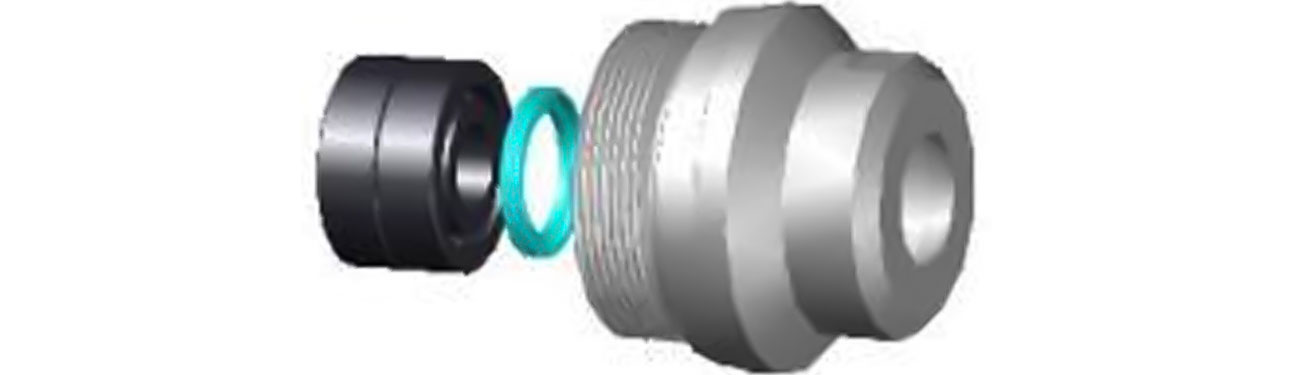

(1) Pasang pengedap minyak 3 dalam lubang dalam di hujung belakang perumahan berputar 2, dan sepasang aci sentuhan sudut 4 (nota: arah pemasangan meterai minyak 3 ialah alur menghadap ke dalam, jika tidak, perumah berputar 2 akan diisi dengan air dan merosakkan galas; Perhatikan bahawa galas sesentuh sudut 4 dipasang dengan satu arah gelang sisi yang sama pada sisi yang sama. hujung belakang perumah berputar 2).

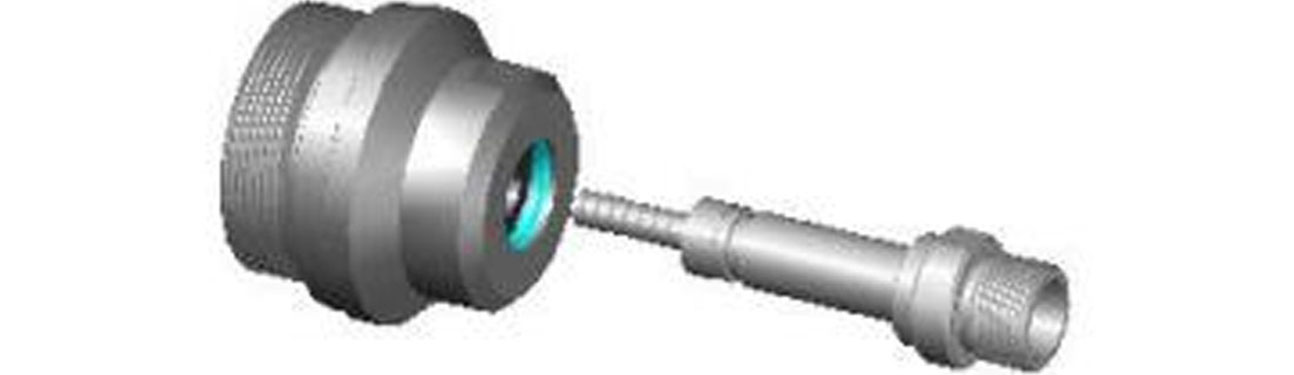

(2) Masukkan aci 1 dari hujung belakang rumah berputar 2 ke dalam rumah berputar 2.

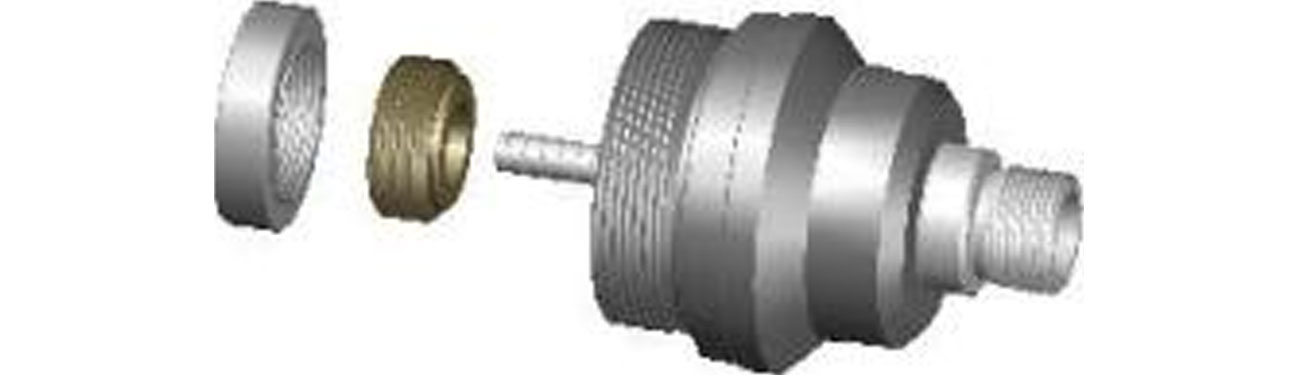

(3) Sapukan agen anti-gigitan pada butiran skru aci 1 dan komponen besi magnet (termasuk: sambungan peralihan magnet 5 dan magnet 6), ketatkan benang magnet 6 dan sambungan peralihan magnet 5 (nota: putaran positif benang), kemudian benang komponen magnet 6 melalui hadapan aci 2 dan ketatkan benang aci 2 (nota: putaran positif benang 2).

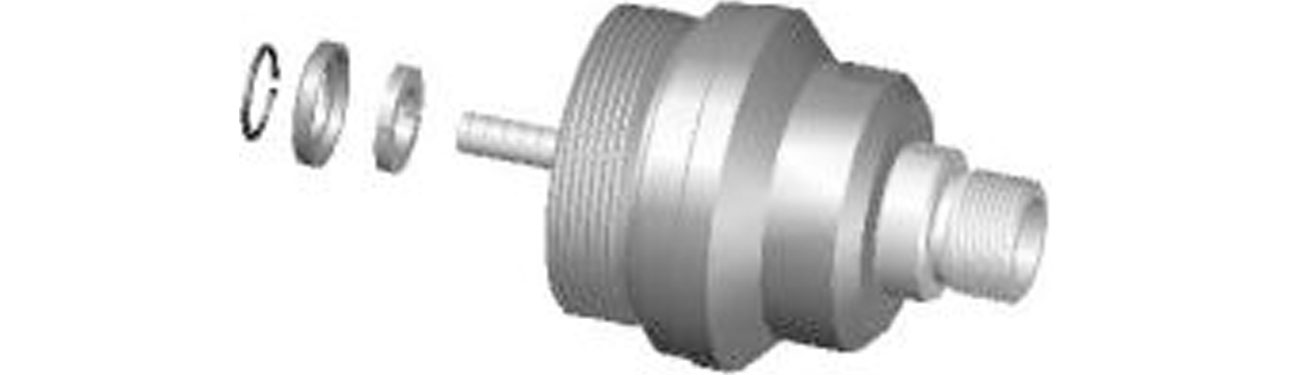

(4) Pasang cincin snap 7 dan lengan cincin snap 8 dalam alur gelang aci 1, dan kemudian pasangkannya dengan lilitan 9.

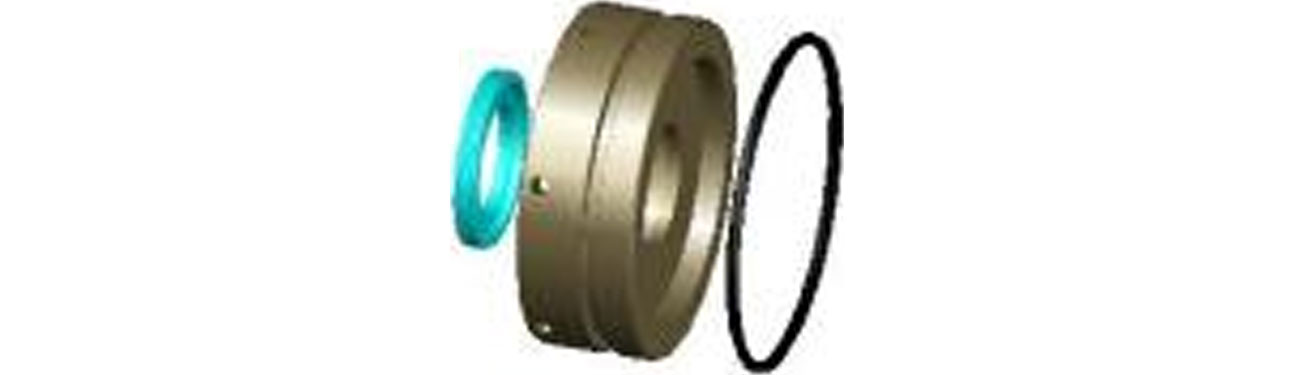

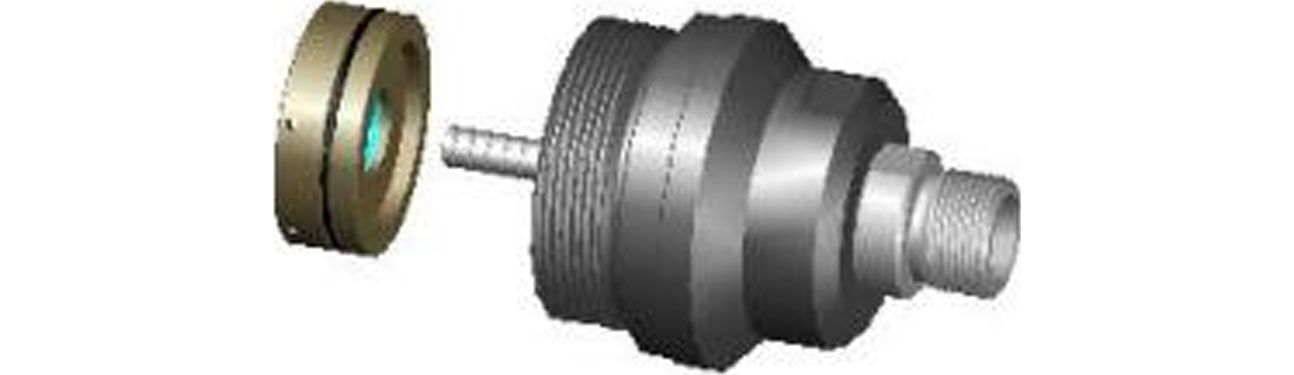

(5) Masukkan pemasangan rangka pengedap minyak (termasuk: gelang O 10, rangka pengedap minyak 11, dan pengedap minyak 12) dari hujung hadapan aci 2 dan pasangkannya dalam perumah berputar 2.

Catatan: arahan pemasangan pemasangan rangka meterai minyak.
Gelang pengedap O 10 telah dipasang pada alur anulus pada bahagian luar rangka pengedap minyak 11.
Pasang pengedap minyak 12 dalam alur lubang dalam rangka pengedap minyak 11 (perhatikan arah pemasangan pengedap minyak 12, alur menghadap ke dalam).

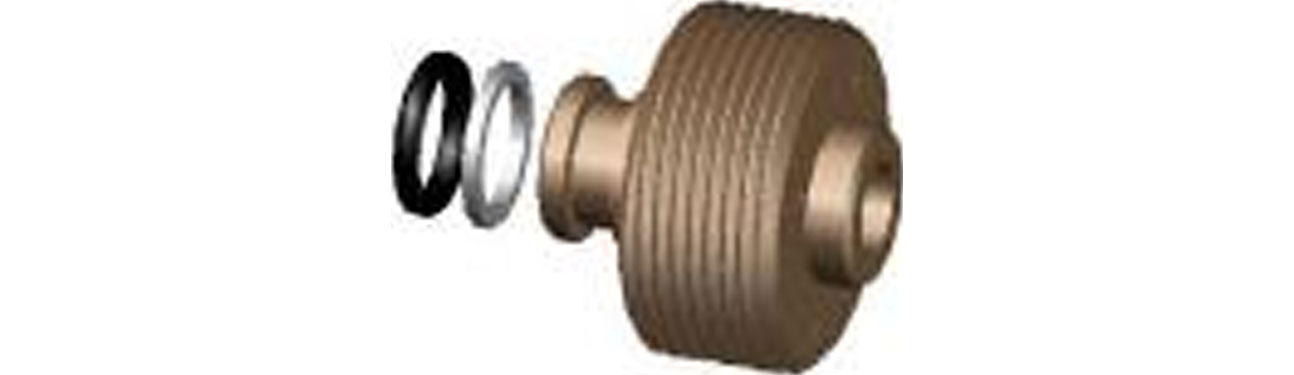

(6) Pasang gelang O 16 dan gelang pengedap plastik 15 berturut-turut dalam alur gelang di hadapan lengan pengedap kuprum 14. (perhatikan urutan pemasangan gelang O 16 dan gelang pengedap plastik 15. Gelang O 16 dipasang pada bahagian luar alur gelang lengan pengedap kuprum 14. Beri perhatian kepada alur gelang 1 dari sisi pemasangan plastik. 16).

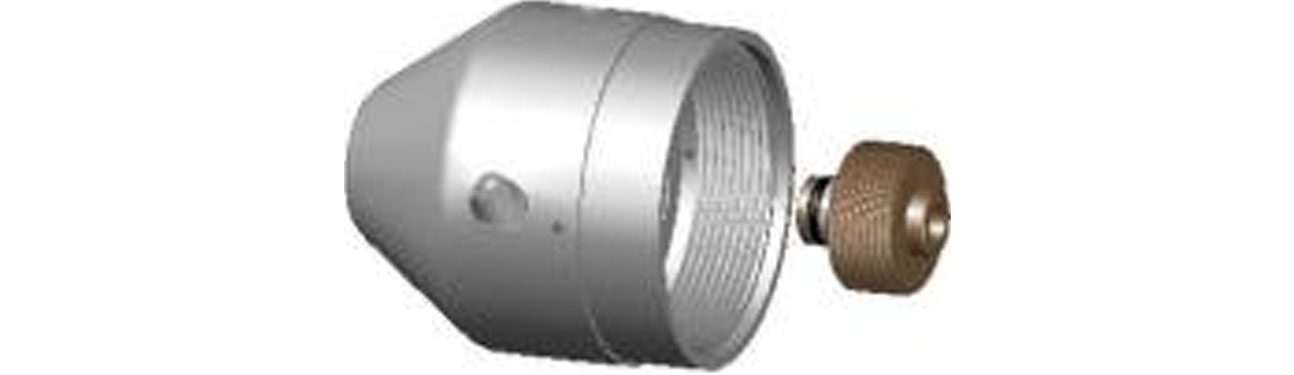

(7) Sapukan ejen anti-gigitan pada benang lengan kedap tembaga 14 dan benang lubang dalam kepala berputar 17, kemudian skru lengan kedap tembaga 14 ke dalam benang lubang dalam kepala berputar 17 dan ketatkannya (nota: benang skru positif).

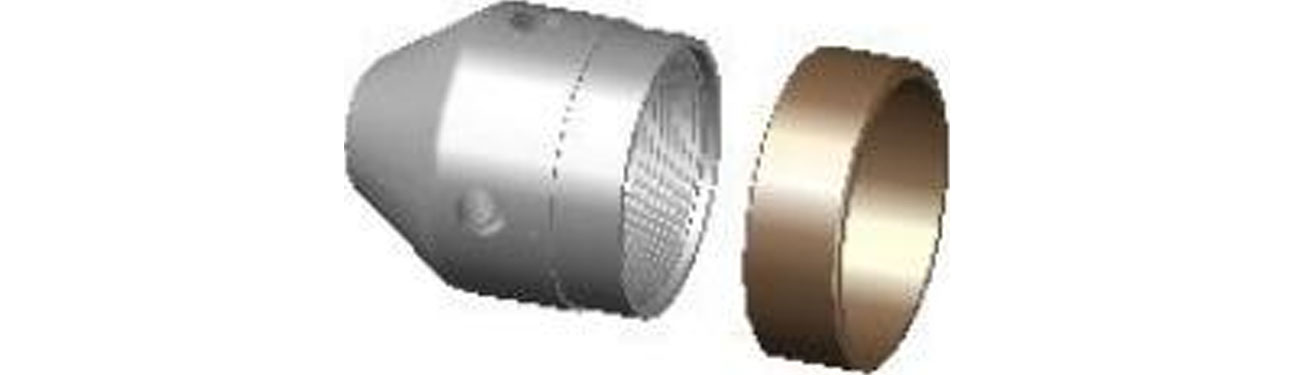

(8) Masukkan gelang sokongan 13 dari hujung belakang kepala berputar 17 dan pasangkannya di luar kepala berputar 17.

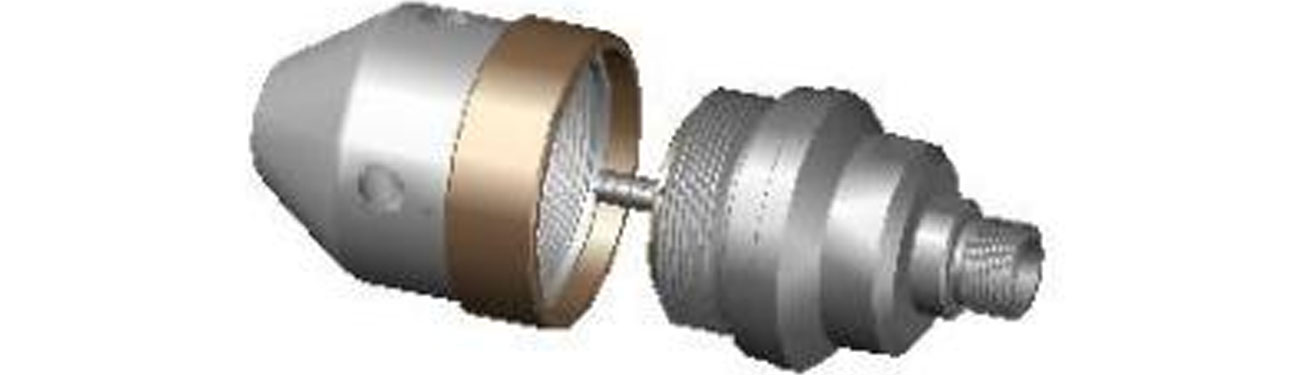

(9) Akhir sekali, ejen anti-gigitan digunakan pada hujung hadapan benang luar perumah berputar 2 dan hujung belakang benang dalam kepala berputar 17. Hujung hadapan aci sub-pemasangan 1 yang dilengkapkan dalam langkah (5) dimasukkan ke dalam lubang dalam lengan pengedap tembaga 14 kepala berputar 17, dan kemudian kepala berputar 17, dan kemudian kepala berputar 17, dan kemudiannya adalah kepala berputar 17, dan kemudiannya diketatkan (nota: benang adalah putaran positif).

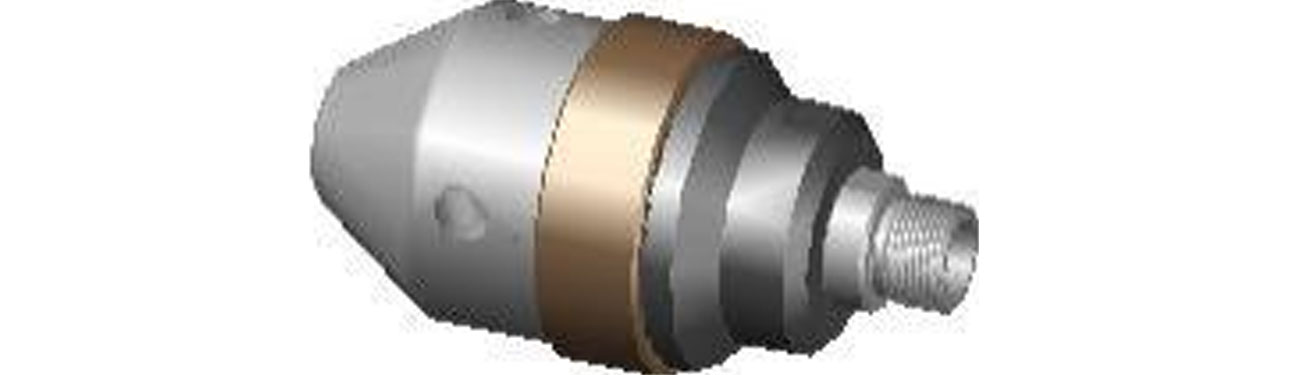

(10) Langkah di atas melengkapkan proses pemasangan muncung WG15＊.

6. Proses pembongkaran dan perkara yang memerlukan perhatian

(1) Gunakan sepana hujung terbuka untuk mengapit kepala berputar 17 dan perumah berputar 2 ke bahagian pengilangan, dan kemudian skru kepala berputar 17 daripada corak lingkaran perumah berputar 2 (nota: benang adalah putaran positif), dan tanggalkan gelang sokongan 13.
(2) Masukkan playar circlip ke dalam lubang hujung belakang lengan meterai tembaga 14 dalam kepala berputar 17, longgarkan benang (nota: benang adalah putaran positif), skru keluar lengan meterai tembaga 14, periksa sama ada terdapat sebarang haus dalam lubang dalam meterai tembaga, jika terdapat sebarang haus, gantikannya jika terdapat kehausan yang serius; Pada masa yang sama, semak sama ada cincin O 16 dan cincin meterai plastik 15 pada lengan meterai tembaga rosak, jika terdapat kerosakan, sila gantikannya, jika tidak meterai tidak akan berfungsi.
(3) Tanggalkan komponen rangka kedap minyak 11 daripada lubang dalam hujung hadapan perumah berputar 2. Tanggalkan kedap minyak 12 dan gelang O 10 daripada lubang dalam dan alur gelang luar rangka pengedap minyak masing-masing, dan periksa sama ada terdapat sebarang kerosakan pada kedap minyak 12 dan gelang O 10, sebaliknya jika terdapat sebarang kerosakan pada penutup minyak 12 dan gelang O 10. merosakkan galas.
(4) Gunakan playar luar tanggalkan circlip 9 dari aci 1 dan buka lengan gelang snap 8 dan gelang snap 7 dari alur gelang aci 1 .
(5) Tanggalkan pemasangan magnet yang disambungkan dari aci 1 dan periksa sama ada terdapat sebarang kotoran yang melekat pada magnet. Jika ada, sila bersihkan.
(6) Tarik aci 1 keluar dari hujung belakang perumah secara mendatar, periksa sama ada terdapat sebarang haus pada permukaan luar aci 1. Jika terdapat sebarang haus dan lusuh, sila tukarkannya.
(7) Keluarkan galas sentuhan sudut 4 dengan berhati-hati dari lubang dalam perumah berputar 2 dan periksa sama ada galas aci rosak. Jika rosak, sila ganti.
- 7 -
(8) Tanggalkan pengedap minyak 3 dari lubang dalam bahagian belakang perumah berputar 2. Periksa sama ada pengedap minyak 3 rosak. Jika ia rosak, sila ganti.
Langkah-langkah di atas telah menyelesaikan keseluruhan proses pembongkaran muncung WG15＊.
Nota:
•Beri perhatian kepada arah pemasangan galas sentuhan sudut semasa proses pemasangan, jika dipasang secara terbalik, muncung tidak akan digunakan;
•Semasa pemasangan, perhatikan arah pemasangan meterai minyak. Jika dipasang secara terbalik, air yang masuk ke muncung tidak boleh ditutup, galas akan rosak dan kepala muncung tidak akan berputar.
•Semasa proses pemasangan, beri perhatian kepada kedudukan pemasangan cincin O dan cincin meterai plastik. Jika cincin O dan cincin pengedap plastik diterbalikkan, ia tidak akan dapat memainkan peranan pengedap. Sementara itu, perhatikan arah pemasangan cincin meterai plastik.
•Semua pengedap di dalam muncung berputar mudah haus dan lusuh. Semasa penggunaan muncung berputar, adalah perlu untuk memberi perhatian kepada kebocoran muncung pada bila-bila masa. Jika sebarang keabnormalan ditemui, adalah perlu untuk memeriksa sama ada meterai itu rosak dalam masa.

7. Masalah biasa dengan muncung berputar

(1) muncung berputar tidak boleh berputar;
Sebabnya:
A) Kerosakan galas dalaman (kerosakan biasa atau kerosakan awal yang disebabkan oleh aliran masuk air akibat kegagalan pengedap minyak);
B) Muncung yang digunakan untuk menjana tork sipi disekat atau apertur muncung yang dipasang terlalu kecil untuk mencapai tork permulaan;
(2) Tekanan kerja menurun dengan cepat;
Sebabnya:
A) Kerosakan muncung;
B) Muncung longgar, mengakibatkan pengedap longgar;
C) Retak kelihatan pada aci atau lengan kedap tembaga.
(3) tekanan kerja berkurangan secara perlahan;
Sebabnya:
A) Muncung dipakai seperti biasa;
B) Lengan aci atau kedap kuprum haus.

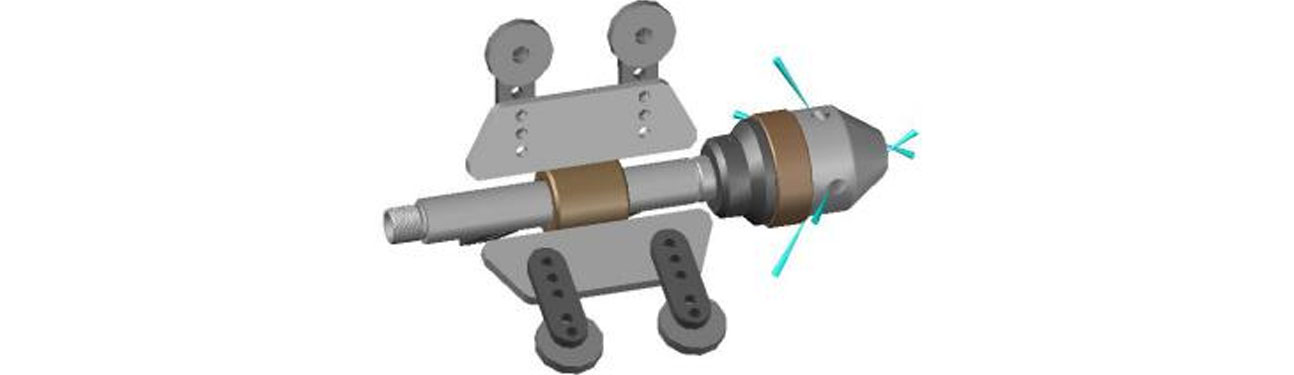

8. Sangkar tengah

Penahan pusat melindungi muncung berputar yang berfungsi dalam paip dan mengimbangi jarak semburan muncung. Julat boleh laras ialah 150~300mm.
